产品概述

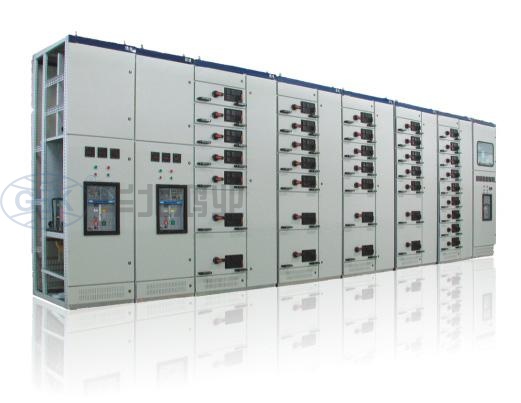

1MNS是一种模块化、多功能的低压配电柜。应用于冶金、石油、化工、工矿企业及基础设施等领域中所有需要高可靠性场合的低压系统：配电和电动机控系统，

2MNS采用的柜体结构具有高度的灵活性。根据您的需要或不同的使用场合，柜体内可安装多种型号及规格元器件;

根据不同的用电设备，多种类型的馈电单元可以装在同一

歹柜或同一台柜中。如：馈电回路与电动机控制回路可混装在

3MNS是一种全系列的低压开关柜，可以满足您全方位的需求，适用于4000A以下的所有低压系统。

4MNS可以提供高水准的可靠性和安全性。人性化的设计，加强了对人身和设备安全所需的保护。

5MNS为全组装式结构，其特有的型材结构及连接方式以及对各种元器件的兼容性，可满足苛刻工期及供电连续性的要求。

6执行标准：IEC60439、GB7251.1。

主要技术参数

1一般数据

1.1应用场合：配电、电动机控制

1.2执行标准：IEC60439、GB7251.1

1.3环境温度：-5℃~40℃

1.4环境相对湿度40℃时不超过50%，在较低温度时，

允许有较高的相对湿度，(如20℃时为90%)

1.5安装地点：室内

1.6海拔高度：≤2000m

2机械数据

2.1进出线形式：电缆/母线槽(桥)

22电缆进出：顶部/底部

2.3接线形式：柜前/柜后

24防护等级：IP30、IP40、IP54

2.5功能单元隔离形式：全隔离或部分隔离

3柜体尺寸

3.1高度：2200

3·2宽度：600、800、900、1000

3·3深度*：600、800、1000

3·4表曲处理:高压静电环氧粉末喷涂≥60μ

①带玻璃门的柜体，其最小深度为725

③有母线桥或母线槽进、出线的柜体，其深度应≥800。

特殊要求的产品可向制造厂咨询

4电气数据

4.1额定绝缘电压：至1000V

42额定工作电压:至660V

43额定频率，50/60Hz

4.4额定冲击耐受电压：8kV

4.5辅助电路额定电压:AC380、220V/DC220V

4·6过电压等级：Ⅲ

4.7污染等级：3

4.8额定电流:4000A

4.9水平母线额定电流:4000A

4·10垂直母线额定电流:2000、1000A

5水平母线

5.1额定短时耐受电流:50/80KA

5·2额定峰值耐受电流:105/176KA

6垂直母线

6.1额定短时耐受电流:50kA

6·2额定峰值耐受电流:105kA

7接地系统：TT，IT,TN-S，TN-C-S

8最大进出线断路器：4000A
